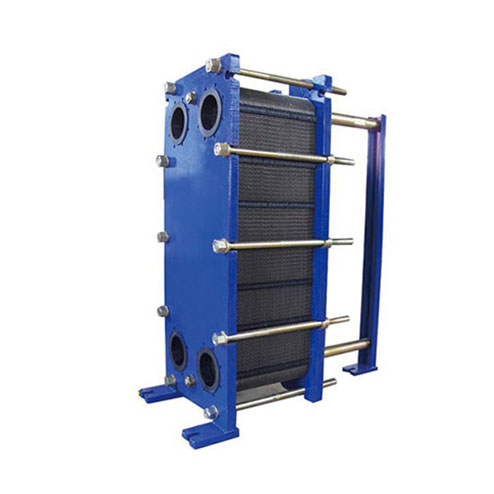

板式換熱器由高效傳熱的波紋板和框架組成。固定壓板和活動壓板之間用螺栓夾緊，在換熱器內形成多個流道，板間采用橡膠密封。壓板上有連接設備和外部的連接管。該板采用優質耐腐蝕金屬板制成，四角有供介質進出的角孔，頂部和底部有吊孔。人字紋可以增加對流體的擾動，使流體在低速下達到紊流狀態，獲得較高的傳熱效果。采用特殊結構，保證兩種流體介質不泄漏。

每個板作為一個傳熱面，在墊片的作用下，有冷熱介質通過板的兩側進行換熱。板上有四片配液L，板四周裝有密封墊，以限制板組內介質的流動。每一塊板形成一條平行的通道，流經內部的兩種介質。

為了適應多種腐蝕介質，波紋板材料包括：工業純鈦tal，用于海水或其他腐蝕性介質；各種不銹鋼，j=淡水、飲用水、石油等非腐蝕性介質。

板式換熱器加熱溫度不夠，那么這些故障的原因是什么呢。

1冷端溫度低，冷熱端溫度低。

2一次側介質流量不足導致熱端溫差大、壓降小。

3平行板式換熱器的流量分布不均勻。

4換熱器內部污垢嚴重。

板式換熱器調節冷卻水流量

板式換熱器是由一系列具有一定波紋形狀的金屬片疊裝而成的一種新型換熱器。各種板片之間形成薄矩形通道，通過板片進行熱量交換。板式換熱器是液—液、液—汽進行熱交換的理想設備。

具有換熱效率高、熱損失小、結構緊湊輕巧、占 地面積小、安裝清洗方便、應用廣泛、使用壽命長等特點。在相同壓力損失情況下，其傳熱系數比管式換 熱器高3-5倍，占地面積為管式換熱器的三分之一，熱回收率可高達90%以上。
