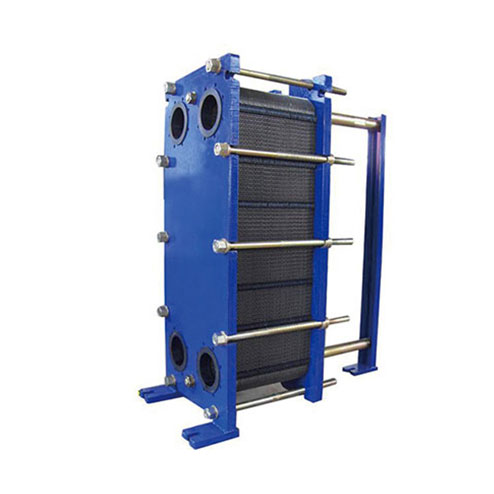

板式換熱器是用薄金屬板(一般為不銹鋼)壓制成具有一定形狀波紋的熱交換板，用密封墊重疊而成的熱交換器。主要由傳熱片、密封墊、夾緊螺栓、壓板、整體等部件構成。

冷熱介質通過相鄰的熱交換板流經各自的通道，中間通過薄的熱交換板進行熱交換，高效節能，熱交換系數高，安全可靠，結構緊湊，體積小，占地面積小，組合靈活，調整維護方便。

板式換熱器清洗前的準備工作。

2.1板式熱交換器結垢分析。

板式換熱器一般分為水-水交換和蒸汽-水交換兩種方式。水-水交換方式冷熱介質為水，冷熱水溫差小，約70~90℃，兩側結垢情況基本相同的蒸汽-水交換方式熱介質為水蒸氣，一般不易結垢，冷介質為水，溫度約90℃，易結垢。

它的垢樣大致可以分為水垢和污垢，尤其是水垢。水垢主要是由于水中溶解的各種鹽的加熱分解溶解度降低，晶體沉積在傳熱片上，通常是碳酸鹽、磷酸鹽、硫酸鹽和硅酸鹽。這種水垢結晶致密，相對堅硬，難以去除；

污垢一般由粒子細小的泥沙、灰塵、不溶性鹽類泥狀物、膠狀氫氧化物、垃圾碎屑、腐蝕產物、油污、特別是菌藻的尸體及其粘性分泌物等構成，該污垢體積大，質地松軟，易于去除。

2.2板式換熱器除垢方法及清洗工藝的選擇。

板式換熱器的水垢以水垢為主，堅硬，與傳熱片結合牢固，物理方法難以去除，因此選擇化學清洗中的酸清洗方法去除水垢。

根據板式換熱器的結垢、老化程度和用戶要求，板式換熱器的化學清洗可分為拆卸清洗和非拆卸清洗。

拆卸、清洗、除垢徹底，效果好，但勞動量大，工藝復雜，容易造成換熱器泄漏、備件損壞等不良影響；

不拆卸、清洗、除垢不夠徹底，但勞動量小，工藝簡單，不易造成換熱器泄漏、備件損壞等不良影響。

板式換熱器結垢嚴重，換熱效率低，甚至堵塞時，必須拆卸清洗；板式換熱器結垢輕或老化嚴重時，可不拆卸清洗。

化學清洗可采用循環清洗和浸漬清洗相結合的清洗技術。

循環清洗由循環泵、清洗槽、塑料管、清洗對象構成封閉循環系統，在循環系統中加入適量的清洗劑，用循環泵循環清洗

浸漬清洗是指在循環系統中清洗劑均勻達到一定濃度后，關閉循環泵進行浸漬。

為確保洗滌劑濃度，在循環過程中，每隔1小時檢測一次洗滌槽內洗滌劑濃度，使洗滌劑濃度始終保持在0.10~0.15mol/L安全有效的范圍內，必要時可添加洗滌劑。中午或晚上可以用洗滌劑浸泡清洗。

2.3清潔劑的選擇。

板式換熱器的傳熱片材料一般為奧氏體不銹鋼，型號約為AISI304、304L、AISI316、316L、316Ti，不銹鋼材料需用硝酸基洗滌劑洗滌。
