板式換熱器應該怎么選購呢?

2021-06-16 10:52:20

近幾年來,板式換熱器的應用越來越廣泛,生產板式換熱器的廠家也越來越多,由于廠家參差不齊,導致板式換熱器的質量也參差不齊,那么優質板式換熱器該如何選購呢?

板式換熱器結構。

對板式換熱器的設計選型,一般情況下,對壓降有一定的要求,先校對后再確定。若校對壓降超過允許壓降,則需重新進行設計選型計算,直至滿足工藝要求。

一般情況下,幾個流道并聯或串聯連接,形成冷熱介質通道的不同組合。

流程組合應根據換熱和流體阻力計算,并在滿足工藝要求的情況下確定。盡量使冷熱水流道中的對流換熱系數相等或接近,以獲得較佳的傳熱效果。

管板式換熱器各板間的流速不同,但在計算換熱和流體阻力時,仍以平均流速計算。

板式換熱器。

對于片形的選擇,需要根據換熱場合的實際情況選擇定板形式或波紋形式。

對于流量大允許壓降小的情況,可以選擇阻力小的板可以選擇阻力大的板。

根據流體壓力和溫度,選擇可拆卸或釬焊。

確定板型時,不要選擇單板面積過小的板,以免板數過多,板間流速過小,傳熱系數過低。在這個問題上,更需要考慮更大的換熱器。

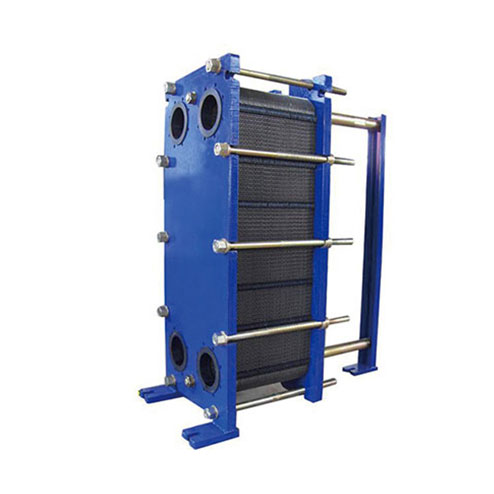

板式換熱器


板式換熱器的選擇應注意以下三點:

一是板型選擇。

板式熱交換器的板式或波紋形狀應根據熱交換條件的實際需要確定。對于流量大、允許壓降小的情況,應選擇阻力小的板式,反之選擇阻力大的板式。對于含有固體顆粒、懸浮液和粘性介質的寬流道板式熱交換器,可選擇流道大、波紋深的寬流道板式熱交換器。

根據流體壓力和溫度,選擇可拆卸、半焊接、全焊接或釬焊。

在確定板型時,不宜選用單板面積過小的板材,以免板材數量過多,板材間流速過小,傳熱系數過低,對于較大的換熱器更應注意。

二是流程和流道的選擇。

工藝是指板式熱交換器內介質向同一方向流動的一組流道,而流道是指板式熱交換器內相鄰板組成的流道。一般而言,將多個流道以并聯或串聯的形式連接起來,形成冷熱介質通道的不同組合。

板式熱交換器有多種工藝組合。根據程數可以分為單程和多程,根據流動方向可以分為逆流和順流。應根據熱交換和流體阻力計算,并在滿足工藝條件的要求下確定工藝組合。盡可能使冷熱介質流道中的對流熱交換系數相等或接近,從而獲得較佳的熱交換效果。板式熱交換器雖然各板之間的流速不同,但在熱交換和流體阻力計算時仍以平均流速計算。

三是壓降校核。

板式換熱器的設計選擇一般對壓降有一定的要求,因此應進行校準。如果校準壓降超過允許壓降,需要重新設計選擇計算,直到滿足工藝要求。

板式換熱器的合理選擇不僅可以大大提高換熱效率,還可以降低企業的投資成本。
