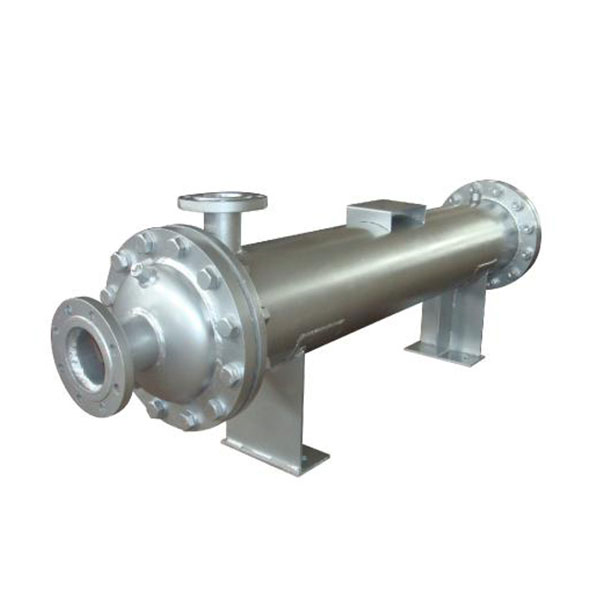

管殼式換熱器由殼體、管束、管板、折流板和管箱組成。殼體多為圓柱形，裝有管束，管束兩端固定在管板上。用于換熱的冷流體和熱流體有兩種，一種在管內流動，稱為管側流體；管外的另一種流動稱為殼程流體。為了提高管外流體的傳熱系數，通常在管殼內安裝多個折流板。擋板可以提高殼程流體的速度，使流體按規定的距離多次穿過管束，增加流體的湍流程度。換熱管可在管板上呈等邊三角形或正方形布置。等邊三角形排列緊湊，管外流體湍流程度高，傳熱系數大；方形排列便于管外清洗，適用于易結垢的流體。

為提高管內流體流速，可在兩端管箱內設置擋板，將管分成若干組。這樣一來，流體一次只能通過一部分管子，所以它在管束中來回流動很多次，這就叫多管程。同樣，為了提高管外的流速，可以在殼體內安裝縱向擋板，迫使流體多次通過殼空間，稱為多殼側。多管側和多殼側可以一起使用。

管殼式換熱器的優點:

1.傳熱系數高：螺紋管是一種高效傳熱元件，由高導熱銅或不銹鋼制成，內外螺紋。由其制成的螺紋管換熱器在流體阻力較小時形成強紊流，大大提高了管的內外放熱系數，總傳熱系數為2500~5500w/m2℃

2.結構緊湊：本產品單位體積傳熱面積大，總傳熱系數高，大大減少占地面積，節省材料和空間

3.不易結垢：由于螺紋管特殊的凹凸結構，管內外產生多流層和旋轉沖刷效應。另外，由于管道的熱膨脹和冷縮，管壁內外不留雜質，不易結垢，長期運行效果好

4.不易泄漏：本產品密封周長短，螺紋管的粗螺紋與伸縮節相似，具有補償能力。換熱器熱應力小，不易泄漏

5.安裝方便：本系列換熱器有臥式和立式兩種，便于在不同位置安裝
