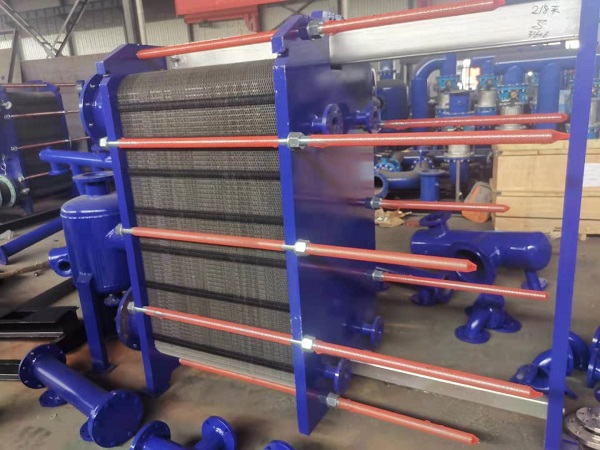

這幾年板式換熱器技術日趨成熟,并廣泛應用于供熱行業。板式換熱器按裝配方式分為可拆式、焊接式、釬焊式、板殼式等。由于可拆卸板式換熱器易于拆卸和清潔,因此可以靈活地增加或減少換熱器的面積,在供熱工程中使用較多??刹鹦栋迨綋Q熱器受橡膠墊片耐熱溫度的限制。提高換熱器的傳熱效率和降低換熱器的阻力應同時考慮,合理選擇和安裝板料和橡膠墊片材料的方法,以保證設備的安全運行和延長設備的使用壽命。
板式換熱器的優化設計方法
1.提高傳熱效率
板式換熱器通過換熱器板片傳熱,流體與板片直接接觸,傳熱方式有傳熱和對流傳熱。 提高板式換熱器傳熱效率的關鍵是增大傳熱系數和對數平均溫差。要提高換熱器的傳熱系數,只有同時提高板片冷熱面的表面?zhèn)鳠嵯禂?shù),降低污垢層的熱阻,選用導熱系數高的板片,減少板片的厚度,才能提高換熱器的傳熱系數。 板,可以有效地改善熱交換。 裝置的傳熱系數。
2.提高板材表面?zhèn)鳠嵯禂?shù)
由于板式換熱器的波紋可以使流體在小流量下產生湍流,因此可以獲得更高的表面?zhèn)鳠嵯禂?shù)。表面?zhèn)鳠嵯禂?shù)與板波紋的幾何結構和介質的流動狀態有關。板材的波形有人字形、直形、球形等。經過多年的研究和實驗,發現波紋截面形狀為三角形。人字形板具有較高的表面?zhèn)鳠嵯禂?shù),并帶有波紋。角度越大,板間流道中介質的流速越高,表面?zhèn)鳠嵯禂?shù)越大。
3.降低污垢層的熱阻
降低換熱器結垢層熱阻的關鍵是防止板片結垢。當板的積垢厚度為1mm時,傳熱系數降低約10%。因此,必須注意監測換熱器兩側的水質,防止板片結垢,防止水中的雜物粘附在板片上。一些加熱裝置在加熱介質中添加化學物質,以防止鋼件被盜和腐蝕。因此,必須注意水質和粘合劑,導致碎屑污染換熱器板。如果水中有粘性雜物,應使用專用過濾器進行處理。選擇藥物時,宜選擇不粘的藥物。
4.使用導熱系數高的板材
板材可選用奧氏體不銹鋼、鈦合金、銅合金等。不銹鋼導熱性好,強度高,沖壓性能好,不易氧化。其價格低于鈦合金和銅合金。多用于供熱工程,但耐氯離子腐蝕能力較差。
5.減少板厚
板片的設計厚度與其耐腐蝕性無關,而與換熱器的承壓能力有關。較厚的板片可以提高換熱器的承壓能力。采用人字形板組合時,相鄰板倒置,波紋相互接觸,形成密度高、分布均勻的支點。板片角部和邊緣的密封結構逐漸改進,在滿足換熱器承壓能力的前提下,板片的厚度應盡可能小。
以上便是換熱器的設計方法,您了解了嗎?如果想了解更多產品信息,歡迎來電咨詢!
