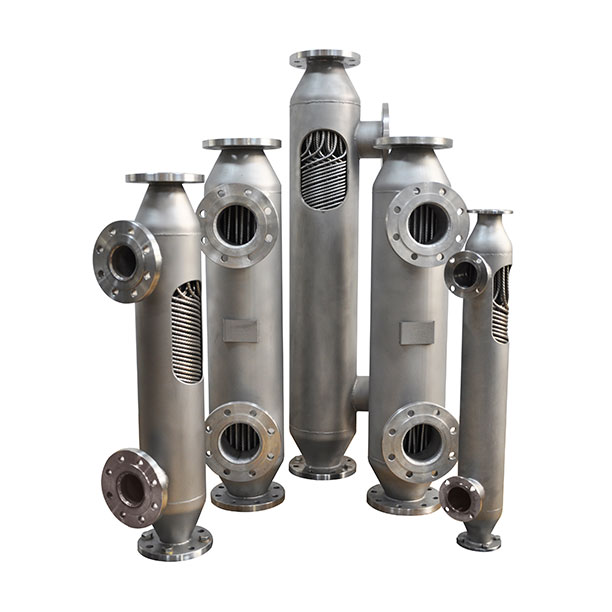

螺旋纏繞管式換熱器的概念。

螺旋纏繞管式換熱器是一種新型的管殼式熱交換器，由于熱交換管是由螺紋管反向纏繞而成的結構，因此得名螺紋管纏繞式熱交換器，與目前國內常用的各種管殼式和板式熱交換器相比，在制藥、精細化工、食品飲料、暖通等領域得到了廣泛應用。

螺旋纏繞管式換熱器的優點。

1.與傳統的管式熱交換器相比，每根熱交換管束均以螺旋結構按一定規律均勻纏繞在殼體內。這種結構一方面延長了管程長度，換熱充分；另一方面，它很大地改變了殼體范圍內的流體狀態，使流體處于強湍流狀態，加強了傳熱，大大提高了傳熱系數。螺旋纏繞彈性管束性管束的設計可以有效消除管道振動和熱膨脹收縮變形引起的應力。

2.螺旋螺紋結構。獨特的表面處理技術和兩側介質的逆流熱交換，實現了流速高、溫度梯度小、污垢系數小、污垢傾向低的特點。

3.換熱器體積僅為國產管殼式換熱器體積的1/10左右，節省空間；同時，由于體積小、重量輕、易于安裝、拆卸和清洗，降低了一次性安裝和后期維護成本；不需要安裝基礎，可以直接與管道連接。

4.熱交換系數的高低反映了熱交換器的性能是否優越，在特定的情況下，熱交換系數較高可達14000w/㎡·℃。

5.利用歐文(OWEN)湍流振動頻率標準原理，采用熱交換管束的較小間隙設計，有效消除了湍流振動現象。換熱器由不銹鋼制成，其設計壽命按ASME規定為40年。

6.較高耐溫400℃，耐壓1.6兆帕。由于熱交換器的熱交換管束和外殼均由不銹鋼制成，具有統一的膨脹系數，不會因壓力和溫度不穩定而導致熱交換器變形。熱交換器耐高溫、高壓，不需要減溫減壓裝置。

7.結構設計充分考慮共振問題，有效抑制聲駐波振動現象，較大限度限制運行噪音，熱交換器運行時幾乎無噪音。
