板式換熱器設備的介紹及使用要求

2022-02-16 14:32:41

板式換熱器與常規的管殼式換熱器比較,在相同的活動阻力和泵功率耗費情況下。其傳熱系數要高出很多,在適用的范圍內有替代管殼式換熱器的趨勢。是一種新型高效換熱器,也是現在許多企業都在運用的一種換熱設備

板式換熱器的型式主要有結構式(可拆卸式)和釬焊式兩大類,結構板式換熱器主要由結構和板片兩大部分組成。板片方式主要有人字形波紋板、水平平直波紋板和瘤形板片三種。板片由各種資料的制成的薄板用各種不同方式的磨具壓成形狀各異的波紋,并在板片的四個角上開有角孔,用于介質的流道。板片的周邊及角孔處用橡膠墊片加以密封。

結構由固定壓緊板、活動壓緊板、上下導桿和夾緊螺栓等構成。板式換熱器是將板片以疊加的方式裝在固定壓緊板、活動壓緊板中間,然后用夾緊螺栓夾緊而成。傳熱系數高 因?yàn)椴煌牟y板相互倒置,構成復雜的流道,使流體在波紋板間流道內呈旋轉三維活動,能在較低的雷諾數(一般Re=50~200)下發生紊流,所以傳熱系數高,一般認為是管殼式的3~5倍。

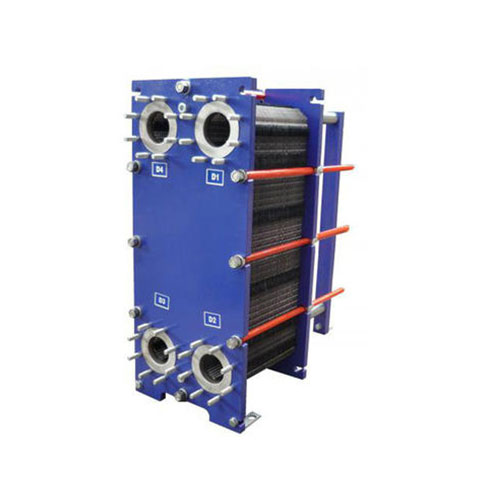

板式換熱器


板式換熱器在安裝過程中,需要我們一定嚴格遵守相應的裝置辦法進行,避免呈現裝置失誤,導致運用效率下降的情況。

板式換熱器為木箱包裝,在拆前要確認木箱位置,由于木箱內有設備,要確認設備,避免在轉移時分呈現側翻,形成人員傷亡。拆箱時,將頂部木板敲掉,在拆四周。下面的模板一般都是和換熱器設備定在一起的,所以要先將鐵片剪斷,將內部文件保存好,即可完成拆箱。

在進行吊運工作時,肯定是要讀說明書啦!一定要仔細讀完,在吊運過程中對換熱器采納保護措施,確保設備以及人員的安全。板式換熱器在出廠前,已經對換熱器各個目標進行了查看和檢測,所以能夠直接進行裝置和運用。

板式換熱器裝置辦法裝置根底主要目的利于換熱器的裝置以及銜接各個管道,方便日后對換熱器的維修和保養。一般在出廠時,都會配有三個地腳以及尺度圖,用戶能夠依據尺度圖以及設備在根底中做預埋件(預先裝置在隱藏工程內的構件)
