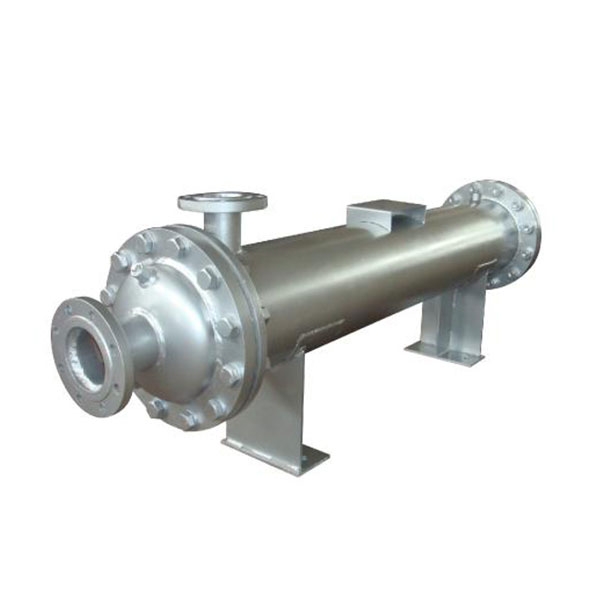

如何設計管式換熱器？

1.與板式換熱器相比，雖然管式換熱器結構緊湊。傳熱強度和單位傳熱面的金屬消耗遠高于前者，但制造方便。選材面廣，適應性好，處理量大，清洗方便，運行可靠，能承受高溫高壓，廣泛應用于石油、化工、電力等工業部門。

2.要設計管式換熱器，首先要明確經濟合理的傳熱面積和換熱器的其他相關尺寸，確保設計好的換熱器能夠完成傳熱任務。眾所周知，根據管式換熱器中傳熱管表面的形狀，可分為螺紋管、波紋管、螺旋扁管、螺旋槽管、環槽管、縱槽管、熱器、螺旋繞管、翅片管等。

3.根據管式換熱器中流體流動的形式，可分為并流、逆流和錯流三種形式。在這三種流動形式中，逆流換熱器壁面的熱應力較小，壁面兩側流體的傳熱溫差較大，是優先考慮的形式。

首先，計算管式換熱器的傳熱總面積，選擇合適的傳熱類型。根據管式換熱器的日常任務進行熱傳導計算；明確換熱器管內液體的自然流動性環境；明確換熱器管內液體的流動性、換熱器兩側的溫度，進行溫度計算，明確液體的溫度物理特性；根據溫差修正系數的基本原理，計算管式換熱器的平均溫差，明確殼體范圍或調節加熱物質或制冷物質的終溫度。

根據兩流體管換熱器的溫差和設計方案，明確換熱器的類型；根據管式換熱器導熱液體的特點和設計方案的工作經驗，選擇總導熱系數值；根據管式換熱器的總導熱系數方程，開始計算換熱器的總導熱面積，并根據換熱器的根本規格或系列產品限制機械設備的規格型號進行選擇。根據原機械設備標準，計算管側壓降、管側總流量和壓降。

反思測量結果是否有效或考慮加工工藝規定。如果壓降不符合規定，調節水流，明確管側與折疊板之間的間隔，或選擇其他類型的換熱器，測量壓降，直至滿足要求；計算管式換熱器的總傳熱指數，計算管式對流換熱指數，明確污漬摩擦阻力，然后計算總傳熱指數，然后與標值進行比較。
