說起換熱器相信大家一點都不陌生，那么你們都了解板式換熱機組工作原理嗎？今天我們來詳細了解一下關于板式換熱機組工作原理基本知識，感興趣的朋友進來了解一下吧。

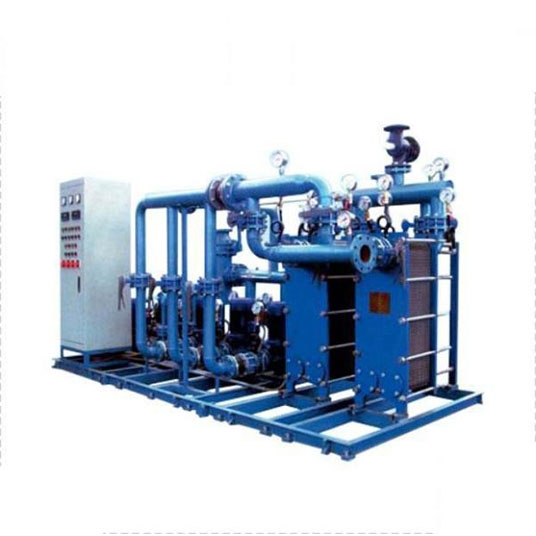

板式換熱機組是由換熱器、溫控閥組、疏水閥組（熱媒為蒸汽時）循環泵、電控柜、底座、管路、閥門、儀表等組成，并可加裝膨脹罐、水處理設備、水泵變頻控制、溫控閥、遠程通訊控制等，從而構成一個完整的熱交換站。換熱機組具有標準化、模塊化的設計，配置齊全，安裝方便、高效節能。換熱機組結構緊湊、運行可靠、操作簡便直觀等優點，是高效節能產品。該產品適應于住宅、機關、廠礦、醫院、賓館、學校等場合的衛生熱水。

由于板式換熱機組具有整體布局合理、結構緊湊、設計匹配性強、檢修方便等等優點，故目前在我國長江以南也普遍，對設計院人員來講設計也簡單，只需提供要求參數，性能指標廠家即可完場全部設計、施工安裝，整體交付用戶使用。

板式換熱機組工作原理

1.工作流程：機組由一次側、二次側及補水系統組成。一次側指熱量或冷量的提供側，二次側指熱量或冷量的接收側。一側次通過板式換熱器將熱量或冷量傳遞給二次側，二次側沒有循環泵，通過循環水將熱量或冷量傳遞給用戶。

2.控制原理：機組采用自動控制系統對機組進行自動及遠程監控，達到勢力站無人值守自動運行。機組控制由具有測控功能的控制器、電控柜、傳感器、執行機構及通訊系統組成?？刂破魍ㄟ^與其相連的傳感器和執行機構完成對換熱器和其它現場設備的數據采集和控制功能；傳感器和執行機構應包括溫度傳感器或溫度變送器、室外溫度傳感器、壓力變送器、差壓變送器、流量計、熱量表、液位變送器、電動調節閥、變頻器和電磁閥等。

3.監控參數：室外溫度：一、二次側的供、回水溫度；一、二次側的供、回水壓力；一次側熱量、二次側供水流量；補水流量、補水水箱水位；循環水泵和補水泵的啟停及運行狀態等。

4.執行機構：一次側的電動調節閥、二次側循環水泵變頻器、補水泵變頻器和電磁閥等。

5.溫度控制：機組由帶室外氣候補償?shù)亩蝹?cè)供、回水溫度或二次側的供、回水平均溫度控制一次側電動調節閥；其它機組由二次側供水溫度控制一次側電動調節閥。用于采用的機組可直接手動設定二次側的供水溫度、回水溫度或供回水平均溫度來控制一次側的電動調節閥；可直接手動設定值班采暖的運行模式；可根據一次側的加水溫度來輣調節一次側的電動調節閥。

6.壓力控制：按二次側定的壓力或供、回水壓差，來控制二次側循環水泵的運行頻率；或直接設定二次側循環水泵的運行頻率；按設定的補水壓力，來控制補水泵的運行頻率；二次側設有電磁閥，當系統超過設定壓力時電磁閥自動開啟泄水。

7.通訊系統：機組控制器可在主動和被動方式下用標準的通信協議與監控中心進行數據通信。同時控制器具有顯示操作功能，可對參數、報警設置等進行現場修改或設定。
