導流型容積式換熱器的組成部分

2022-07-12 15:36:05

次

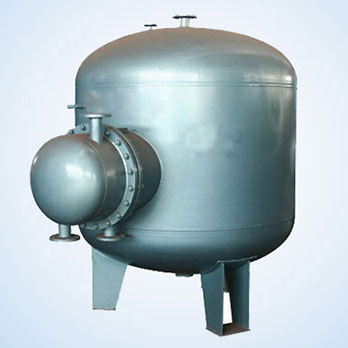

導流型容積式換熱器是一種熱交換設備，主要用于生活用水加熱系統，那么該設備包含哪些部件呢？下面一起來了解設備的組成和各部件的材料。

1.管箱：這是連接換熱管和區分熱源進出口的部件，其材料一般為Q235A.20R或304不銹鋼或316L不銹鋼材質。

2.支撐：一般分為立式三腿支撐和臥式鞍式支撐，是支撐設備穩定性的組成部分，其材料多為碳鋼Q235A或Q235B，但也有少數是不銹鋼支座。

3.管板：管板是固定換熱管的主要部件，一般采用304不銹鋼材質，很少使用碳素鋼20R材質。

4.外殼：是導流容積式換熱器的主要承壓部件，可根據水質條件和使用要求使用不同的材料：

（1）SUS304不銹鋼.SUS316不銹鋼.碳鋼內襯不銹鋼.碳鋼襯銅板.碳鋼內噴鋅等材料更適合軟水質.腐蝕性強的供水條件，以及對熱水供水水質清潔度要求較高的地方，如酒店公寓.泳池.醫院等需要生活熱水的地方。

（2）碳素鋼Q235A.Q235B.20R等等適用于質.腐蝕性較弱的供水條件，以及對熱水供水水質沒有高標準要求的地方，如工廠企業.學校的浴室等地方。

5.法蘭：一般分為容器法蘭和管法蘭，其材料為16MnR法蘭.不銹鋼法蘭或Q235A材質法蘭。

6.換熱管：換熱元件是保證換熱效果的重要組成部分。導流型容積式換熱器的換熱管設計采用U型換熱管束。其材料一般為SUS304不銹鋼.SUS316不銹鋼和紫銅T此外，一些項目也將使用這三種，T3銅管，但這種材料使用相對較少，換熱效果也不是很理想。

導流型容積式換熱器的組成部分
